Sonraki adım: »Termal Tasarım Entegrasyonu»
2015 SPS IPC Sürücülerinde, Eplan, Phoenix Contact ve Rittal »Termal Tasarım Entegrasyonunu» - iklim kontrol sistemli enerji tasarruflu kontrol kabinlerinin standartlaştırılmış tasarımına yönelik yeni imkanlar sunuyor. Bu entegre sanal mühendisliği şirketlerin iklim kontrol sistemleri ile tasarım hatalarından kaçınabileceğini ve gereksiz arıza sürelerini ve hizmet çağrılarını önleyebileceği ve böylece süreç kalitesini arttırırken masrafları azaltabileceği anlamına gelmektedir.

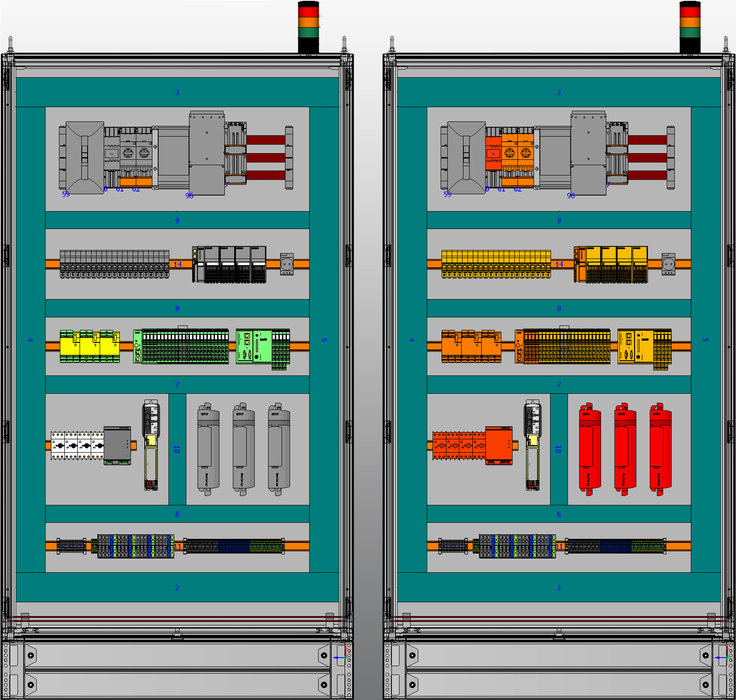

Resim 1: Bir kontrol kabinindeki ısı kaybı dağılımının gösterimi. Solda: normal olarak görülen koruma. Sağda: ısı kaybı dağılımının gösterimi. Bir öğenin rengi ısı yükü yoğunluğuna denktir - kırmızı ile gösterilen öğeler tercihen soğutulması gerekenlerdir.
SPS IPC Sürücülerinde, işbirliği ortağı olan Eplan, Phoenix Contact ve Rittal dijital ürün verisi, yazılım bazlı proje planlama ve yeni geliştirilen iklim kontrol çözümlerinden oluşan bütünleşik bir kavram olan Termal Tasarım Entegrasyonunu sunmaktadır. Kontrol kabini mühendisliğindeki kullanıcılarına kontrol kabinlerinin tasarımı, soğutulması ve arızasız işlemi alanlarında güçlü ve uzun süren gelişmeler sözü verir. Tasarımcılar iklim kontrol fikirlerine yönelik cihaz düzenlerini doğrulayabilir ve etkin bir şekilde muhtemel olan en iyi iklim kontrol çözümünü sağlayabilir.
Geleceğe baktığımızda, Eplan Pro Panel'deki sanal 3D tasarım planlaması hedeflenen özel işlevler ile genişleyecektir. Ana amaç kontrol kabini tasarımcılarına bireysel iklim kontrol sistemi değişikliklerinin işlevselliği, performans sınırları ve entegrasyon imkanlarını göstermek ve böylece öngörüsel olarak ve olabildiğince basit bir şekilde en etkin iklim kontrol çözümlerini geliştirmelerini sağlamaktır.
»Sıcak noktaların» önlenmesi
Tasarımcıların iklim kontrol öğelerini en iyi şekilde yerleştirebilmek için özellikle soğumaya ihtiyaç duyan öğelerin kontrol kabini içerisinde nerede olduğuna dair bir bilgiye ihtiyaçları vardır. Sözde sıcak noktalarından başlangıçta kaçınmak önemlidir. Eplan Pro Panel 2016 sonbaharı itibariyle kurulan öğeleri kurulan öğenin boyuna ilişkin maksimum ısı kaybına dayanarak hesaplanan ısı yük yoğunluklarına göre farklı renklerde boyayan yeni bir işlevselliğe sahip olacaktır.
Tasarımcılar aynı zamanda tüm kabin boyunca ısı yükü yoğunluğunun dağılımına dair bilgi alacaktır. Dağılımda bir dengesizlik olması durumunda bunlar montaj düzenindeki hedeflenen değişiklikler ile istenildiği zaman düzeltilebilecektir. Tüm gerekli bilgiler Eplan DataPortal aracılığıyla cihaz verisi olarak mevcut olacaktır. Bunun için Phoenix Contact maksimum ısı kaybı, minimum aralıklandırma ve cihazın kendi havalandırmasına sahip olması durumunda akış yönlerini de içeren öğelerini Eplan DataPortala entegre edecek olan ilgili cihaz verisini sunacak ilk üreticidir.
En iyi iklim kontrolü ve hedeflenen soğuma
Kontrol kabini içerisinde ideal ve sorunsuz hava dolaşımı için, tasarımcılar öğelerin kurulum konumlarını iklim kontrol sisteminin kararlaştırıcı faktörleri ile karşılaştırmak üzere sanal yardıma gerek duyar. Hava dolaşımı amaçları için boş kalması gereken boşluklar ve ideal iklim koşullarına yönelik alanlar Rittal iklim kontrolü çözümleri kullanılırken grafik şeklinde gösterilmektedir. Hava dağılımı için engellenen aralıklar kullanılamaz çünkü öğelerin kurulması durumunda iklim kontrol öğeleri gereken soğuk hava hacimlerini sağlamakta büyük ölçüde zorlanacaktır.
Hava girişinin ve ısı kaybının görselleştirilmesi
En iyi şekilde iklimi kontrol edilen alanlar bir iklim kontrol cihazının akış oranı kapasitesi nedeniyle bağımlı olarak soğutabileceği alanı tarif eder. Eplan Pro Panel bu doğrultuda ilgili cihaz parametrelerini görselleştirir - örneğin soğutma için maksimum itme mesafesi ve cihaz içine ve/veya dışına akan havanın derecesi. Bu aynı zamanda akış hızının cihaza olan mesafe ile azaldığı ve böylece cihazın itme mesafesinin sınırlı olduğu gerçeğini de göz önünde bulundurur.
Sadece hava saptırıcı kullanımı aracılığıyla türbülans akış bölgeleri ortadan kaldırılabilir ve böylece soğutucu hava kapıya paralel olarak kabine girer. Bunun için gerekli olan cihaza özel donatılar en iyi iklim kontrollü alan hakkında bildiride hesaba katılmaktadır. Gelecekte, bunun için tüm gerekli veriler ve bilgiler ilgili Rittal iklim kontrol öğelerinin ürün verisinin bir parçası olarak eklenecektir ve Eplan DataPortalı aracılığıyla erişilebilecektir. Eplan Pro Panel kullanımı tür test çalışmalarının kesin doğrulamasına izin verir.

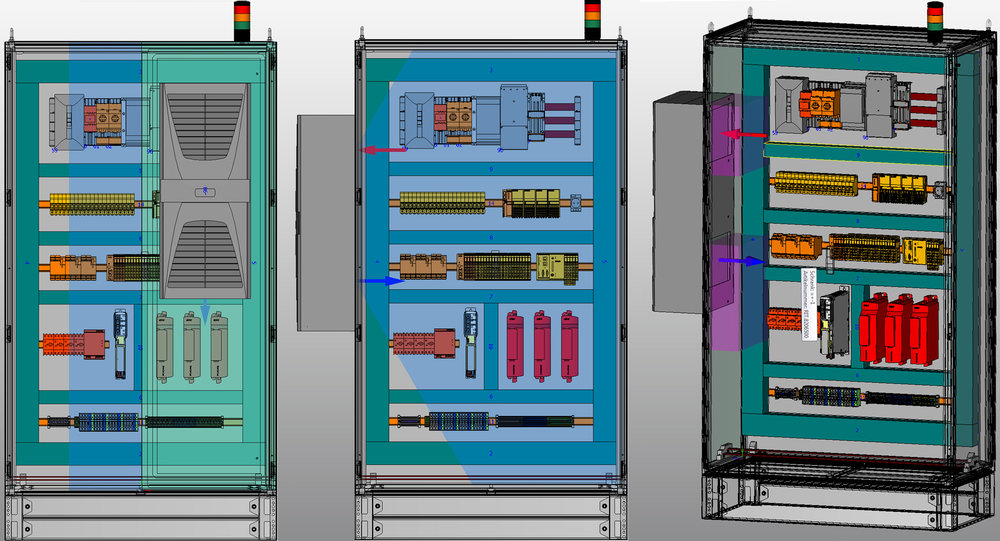

Resim 2: Solda: kapı inşası için en iyi iklim kontrollü alan kabin duvarına erişmez. Ortada: soldaki yan duvar montajı için, tüm öğeler en iyi soğutulan alanda yer alır. Sağda: alanlar hava dolaşımı için kapatılır ve engel içermez.
Phoenix Contact
Phoenix Contact elektrik mühendisliği, elektronik ve otomasyon alanlarındaki öğeler, sistemler ve çözümlere yönelik küresel bir liderdir. Bir aile şirketi olan firmada dünya çapında 14,000'den fazla çalışan bulunmaktadır ve 2014 yılında 1.7 milyar € ciroya erişmiştir. Phoenix Contact Grubu on şirketten ve küresel olarak elliden fazla satış iştirakından ve ulusal olarak otuz yerel acenteden oluşur. Ürün yelpazesi rüzgar ve güneş, makine mühendisliği ve kontrol kabini mühendisliği de dahil olmak üzere enerji malzemelerine yönelik öğeler ve sistem çözümlerini içerir.
Rittal
Merkezi, Herborn, Almanya'da bulunan Rittal kutu, güç dağıtımı, iklim kontrol sistemleri, BT altyapı ve yazılımı ve hizmetleri konularında dünyanın önde gelen sistem sunucusudur. Rittal sistem çözümleri neredeyse tüm endüstrilerde bulunabilir ancak öncelikle otomotiv endüstrisi, enerji üretimi, makine ve tesis mühendisliği ve aynı zamanda BT ve kontrol dallarında bulunur. Yaklaşık 10,000 çalışanı ve 58 iştirakı ile birlikte Rittal dünya çapında faaliyet göstermektedir.
